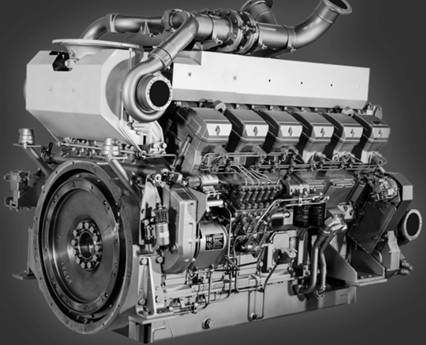

三菱(MITSUBISHI)S12R-PTAA2柴油發動機零配件目錄手冊

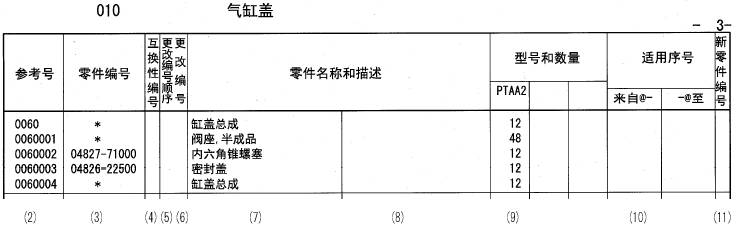

零部件目錄的查看方法

（查看時,請與前一頁的零部件目錄樣品對照）

上述(1)、(2)……(11)項目的詳細說明，如下:

(1) 記載順序以及構成

將構成產品的每個裝置上分別附上小組號碼，按照目錄（B1～頁）里表示的順序編輯的。另外，各組是由左頁的圖解(插圖)和右頁的一覽表原文構成的。

(2) 參考號

圖解中表示了基準號碼。基準號碼表示３～４位時，前面的１～２位相對于此組裝零部件的基準號碼，后面的２位，原則上，是每個構成零部件的補充號碼｡(3) 零件編號記載著可以供應的原廠純正零部件的號碼。

注釋?zhuān)捍藱诶铮瑯?biāo)有＊符號的零部件作為備用零部件，不予以供應。

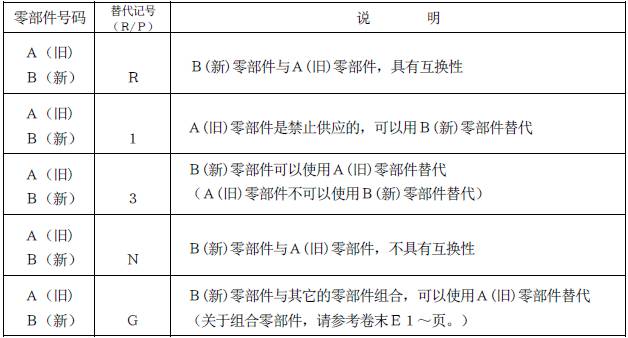

(4) 互換性編號

用下述記號，表示舊零部件的替代性。

(5) 更改編號順序

零部件的變更過程是按照１，２.....順序附上號碼的。

空 欄：初期設定

1 ：第1 次變更

2 ：第２次變更

3 ：第３次變更

(6) 更改編號

用記號表示零部件變更等內容。

Ａ：添加的零部件（開始使用的零部件）

Ｃ：零部件號碼的變更

Ｄ：刪除的零部件（適用的機號欄里表示的機號為止，可以使用的零部件）

Ｅ：由于其它理由，添加的零部件

Ｑ：個數變更的零部件

(7) 零件名稱和描述

表示零部件名稱。另外,有時使用省略語，屆時請參考(A13 頁～)的省略語・記號一覽表。

注釋?zhuān)簭陌l(fā)動機飛輪側觀察時，零部件的左側為（Ｌ.Ｈ），右側為（Ｒ.Ｈ）。

(8) 零件名稱和描述

(a) 分類供應的記事（表示在記事欄的最初部分）

B/W：表示在帶墊圈螺栓（組合螺栓）

KIT：表示在KIT 構成零部件

STD：表示在標準零部件

OPT：表示在選裝零部件

AR：根據需要，表示在使用或選擇使用的零部件以及調整所需個數的零部件。

SFN：表示在半加工零部件

(b) 補充零部件的厚度、長度等尺寸、生產廠的零部件號碼、公司名稱等時，根據需要，表示在項的分類供應記事的后面。

注釋?zhuān)涸瓌t上，尺寸用mm 表示，省略mm 文字。

（例） 厚度 Ｔ＝1.00 長度Ｌ＝1000

寬度 Ｗ＝1500 高度Ｈ＝500

(c) 規格記號

用3 位記號，表示成品使用分類、或裝置等選擇的規格。關于記號的意思，請參考「規格記號一覽表」。

注釋?zhuān)簾o(wú)規格記號的零部件，原則上，適用于所有的規格上。

（例）Ａ10:汽油用燃料過濾器

(d) 大檢修密封墊配套元件的構成零部件上，表示有「N O T S H O W N」的零部件， 無圖解。

(9) 型號和數量

(a) 形式：將適用于該零部件目錄的機種名稱、規格、送貨地等，每變化一次就表示在標題欄里。

(b) 個數：表示每一臺的單個零部件、總成零部件以及其構成零部件數量。

注釋?zhuān)簜€(gè)數欄里表示著"ＡＲ"時，根據需要，必須調整個數。

(10) 適用序號

該零部件,在FROM 欄里表示從幾號開始能夠適用、在UPTO 欄里表示到幾號為止能夠適用。

另外,適用機號上附有"＠"標記的計劃?rùn)C(jī)號號碼，有時與實際的適用機號,順序不同｡FROM 欄為空欄時，表示從目錄封面的記載機號開始適用。

(11) 新零件編號

對上一次發行后有變更的零部件、或新品種的零部件，表示為"Ｖ"。

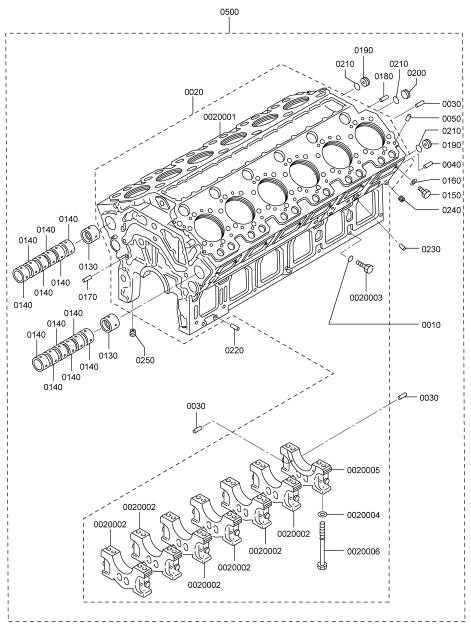

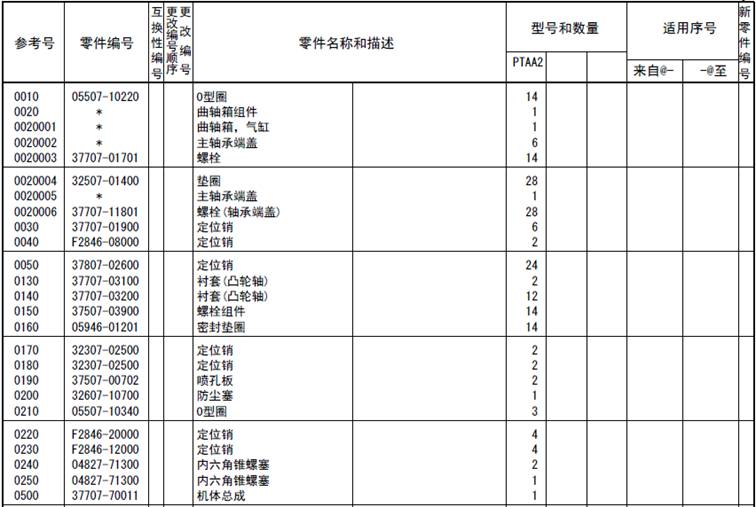

三菱(MITSUBISHI)S12R-PTAA2柴油發動機機體

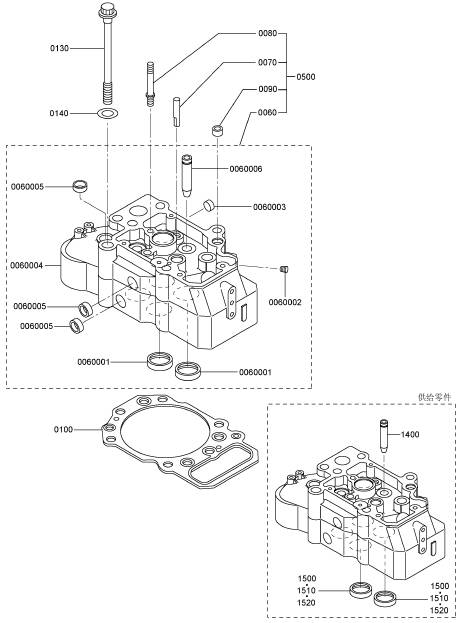

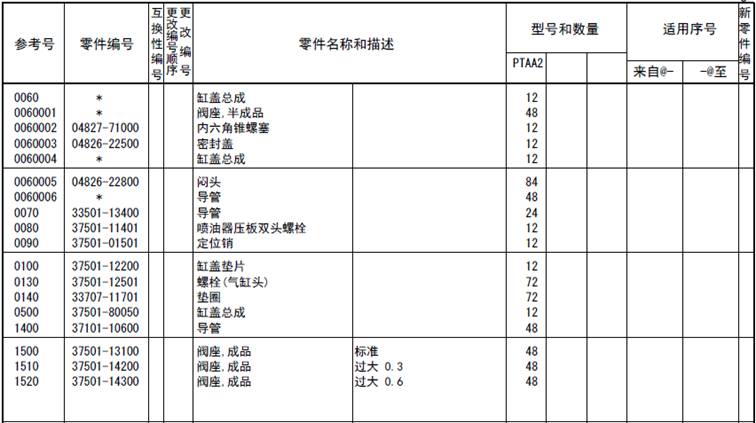

010 三菱(MITSUBISHI)S12R-PTAA2柴油發動機氣缸蓋

040 三菱(MITSUBISHI)S12R-PTAA2柴油發動機閥門裝置

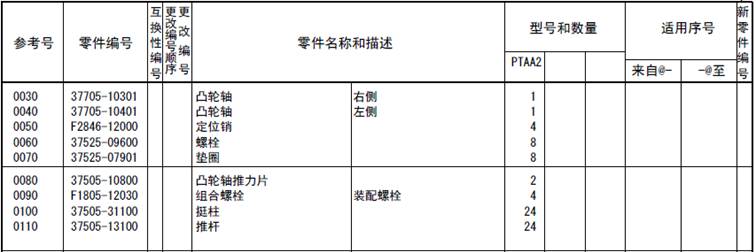

050 三菱(MITSUBISHI)S12R-PTAA2柴油發動機凸輪軸挺桿

070-01 三菱(MITSUBISHI)S12R-PTAA2柴油發動機氣缸曲軸箱(總成)

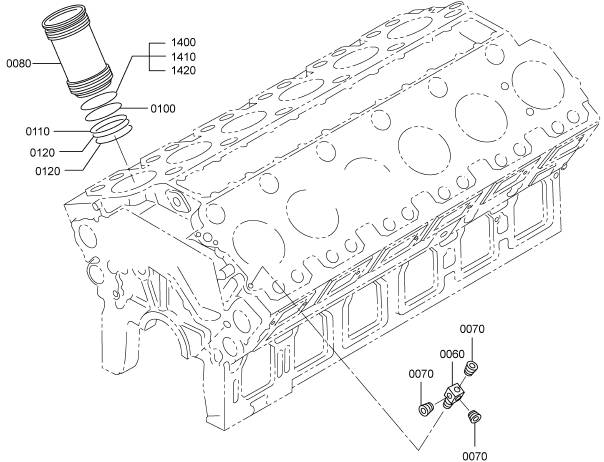

070-02 三菱(MITSUBISHI)S12R-PTAA2柴油發動機氣缸曲軸箱(缸套)

071-01 三菱(MITSUBISHI)S12R-PTAA2柴油發動機凸輪軸零件 （側蓋左手位）

071-02 三菱(MITSUBISHI)S12R-PTAA2柴油發動機凸輪軸零件 （側蓋右手位）

090 三菱(MITSUBISHI)S12R-PTAA2柴油發動機主軸承

110 三菱(MITSUBISHI)S12R-PTAA2柴油發動機齒輪室殼

130 三菱(MITSUBISHI)S12R-PTAA2柴油發動機油盤

140 三菱(MITSUBISHI)S12R-PTAA2柴油發動機安裝支架

170 三菱(MITSUBISHI)S12R-PTAA2柴油發動機活塞

190 三菱(MITSUBISHI)S12R-PTAA2柴油發動機連桿

200 三菱(MITSUBISHI)S12R-PTAA2柴油發動機凸輪軸

210 三菱(MITSUBISHI)S12R-PTAA2柴油發動機飛輪

220 三菱(MITSUBISHI)S12R-PTAA2柴油發動機避震器

230 三菱(MITSUBISHI)S12R-PTAA2柴油發動機定時齒輪

250 三菱(MITSUBISHI)S12R-PTAA2柴油發動機前副機驅動

251 三菱(MITSUBISHI)S12R-PTAA2柴油發動機轉速計

253 三菱(MITSUBISHI)S12R-PTAA2柴油發動機后副機驅動

255 三菱(MITSUBISHI)S12R-PTAA2柴油發動機小時計

三菱(MITSUBISHI)S12R-PTAA2柴油發動機進氣和排放系統

300-01 三菱(MITSUBISHI)S12R-PTAA2柴油發動機進氣系統 （部分-1）

300-02 三菱(MITSUBISHI)S12R-PTAA2柴油發動機進氣系統 （部分-2）

303 三菱(MITSUBISHI)S12R-PTAA2柴油發動機進氣管和空氣過濾器

305 三菱(MITSUBISHI)S12R-PTAA2柴油發動機空氣加熱器

320 三菱(MITSUBISHI)S12R-PTAA2柴油發動機排氣歧管(A)

321 三菱(MITSUBISHI)S12R-PTAA2柴油發動機排氣歧管(B)

323 三菱(MITSUBISHI)S12R-PTAA2柴油發動機排氣罩

330-01 三菱(MITSUBISHI)S12R-PTAA2柴油發動機渦輪增壓器機組

330-02 三菱(MITSUBISHI)S12R-PTAA2柴油發動機增壓器總成(右)

330-03 三菱(MITSUBISHI)S12R-PTAA2柴油發動機增壓器總成(左)

三菱(MITSUBISHI)S12R-PTAA2柴油發動機機油系統

350 三菱(MITSUBISHI)S12R-PTAA2柴油發動機油泵

360 三菱(MITSUBISHI)S12R-PTAA2柴油發動機擋油器管路

361 三菱(MITSUBISHI)S12R-PTAA2柴油發動機濾油器管路

362 三菱(MITSUBISHI)S12R-PTAA2柴油發動機油系統零件

390 三菱(MITSUBISHI)S12R-PTAA2柴油發動機油冷器

400-01 三菱(MITSUBISHI)S12R-PTAA2柴油發動機潤滑油濾清器

400-02 三菱(MITSUBISHI)S12R-PTAA2柴油發動機潤滑油濾清器組件

420 三菱(MITSUBISHI)S12R-PTAA2柴油發動機注油口

425 三菱(MITSUBISHI)S12R-PTAA2柴油發動機油位計

430 三菱(MITSUBISHI)S12R-PTAA2柴油發動機通氣孔

三菱(MITSUBISHI)S12R-PTAA2柴油發動機冷卻系統

450 三菱(MITSUBISHI)S12R-PTAA2柴油發動機水泵

461-01 三菱(MITSUBISHI)S12R-PTAA2柴油發動機冷卻系統 （自動調溫器）

461-02 三菱(MITSUBISHI)S12R-PTAA2柴油發動機冷卻系統 （管路）

461-03 三菱(MITSUBISHI)S12R-PTAA2柴油發動機冷卻系統 （帶熱水器）

463 三菱(MITSUBISHI)S12R-PTAA2柴油發動機熱水器管路

480 三菱(MITSUBISHI)S12R-PTAA2柴油發動機風扇

三菱(MITSUBISHI)S12R-PTAA2柴油發動機燃油系統

610-01 三菱(MITSUBISHI)S12R-PTAA2柴油發動機噴射泵支架

610-02 三菱(MITSUBISHI)S12R-PTAA2柴油發動機泵組件 02

610-03 三菱(MITSUBISHI)S12R-PTAA2柴油發動機泵組件（部分-1）右手位

610-04 三菱(MITSUBISHI)S12R-PTAA2柴油發動機泵組件（部分-2）右手位

610-05 三菱(MITSUBISHI)S12R-PTAA2柴油發動機泵組件（部分-1）左手位

610-06 三菱(MITSUBISHI)S12R-PTAA2柴油發動機泵組件（部分-2）左手位

610-07 三菱(MITSUBISHI)S12R-PTAA2柴油發動機泵組件(進給泵)

611 三菱(MITSUBISHI)S12R-PTAA2柴油發動機燃油架控制

612-01 三菱(MITSUBISHI)S12R-PTAA2柴油發動機噴射管?chē)娍?

612-02 三菱(MITSUBISHI)S12R-PTAA2柴油發動機噴嘴組件

613 三菱(MITSUBISHI)S12R-PTAA2柴油發動機泄流管等

620-01 三菱(MITSUBISHI)S12R-PTAA2柴油發動機燃油濾清器

620-02 三菱(MITSUBISHI)S12R-PTAA2柴油發動機燃油濾清器組件

621 三菱(MITSUBISHI)S12R-PTAA2柴油發動機燃油濾清器管路

630 三菱(MITSUBISHI)S12R-PTAA2柴油發動機自動調節器

三菱(MITSUBISHI)S12R-PTAA2柴油發動機啟動系統

660 三菱(MITSUBISHI)S12R-PTAA2柴油發動機啟動器

680 三菱(MITSUBISHI)S12R-PTAA2柴油發動機交流發電機

710 三菱(MITSUBISHI)S12R-PTAA2柴油發動機旋轉齒輪

三菱(MITSUBISHI)S12R-PTAA2柴油發動機控制系統

875 三菱(MITSUBISHI)S12R-PTAA2柴油發動機停止手柄

三菱(MITSUBISHI)S12R-PTAA2柴油發動機儀器儀表

901 三菱(MITSUBISHI)S12R-PTAA2柴油發動機儀表和傳感器

902 三菱(MITSUBISHI)S12R-PTAA2柴油發動機報警和開關

940-01 三菱(MITSUBISHI)S12R-PTAA2柴油發動機維修套件（部分-1）

940-02 三菱(MITSUBISHI)S12R-PTAA2柴油發動機維修套件（部分-2）

 三菱(MITSUBISHI)S12R-PTAA2柴油發動機氣缸蓋

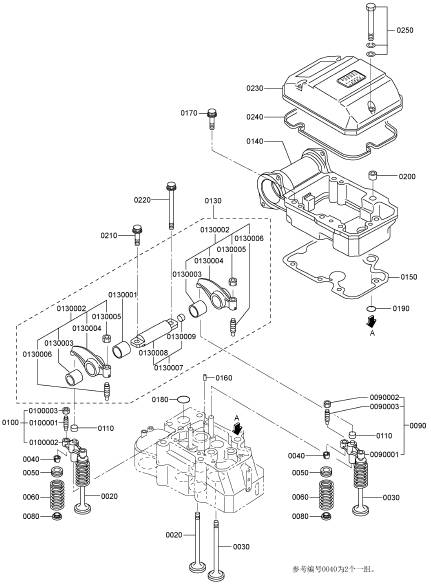

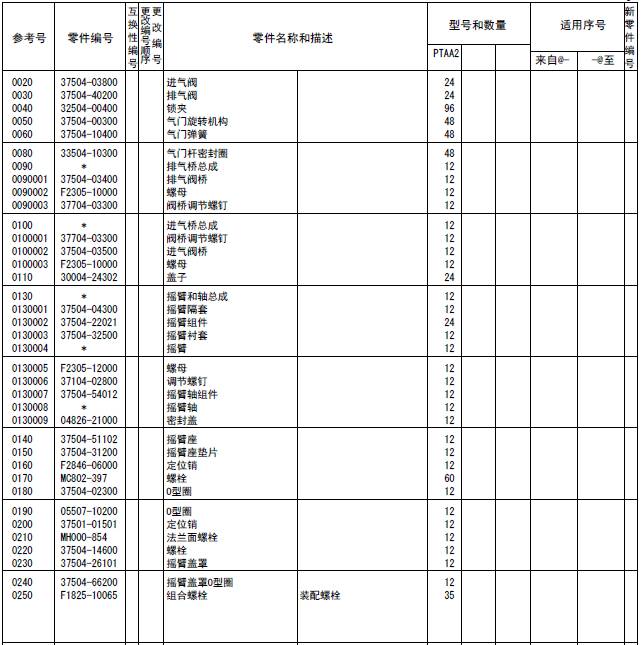

三菱(MITSUBISHI)S12R-PTAA2柴油發動機閥門裝置

三菱(MITSUBISHI)S12R-PTAA2柴油發動機閥門裝置

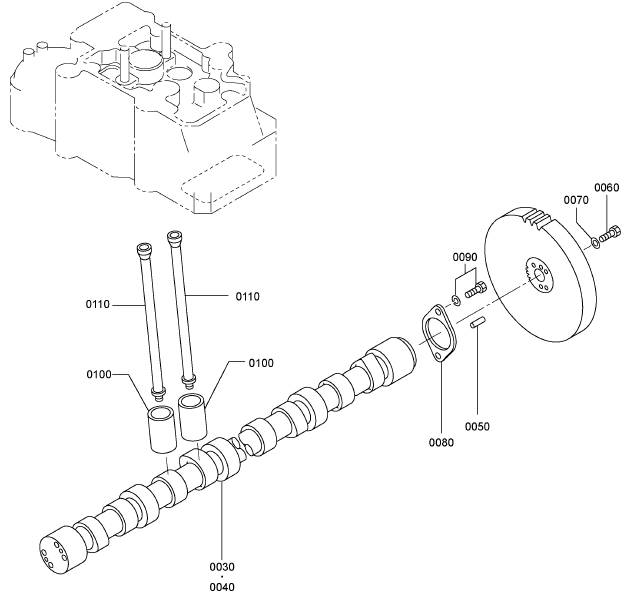

三菱(MITSUBISHI)S12R-PTAA2柴油發動機凸輪軸挺桿

三菱(MITSUBISHI)S12R-PTAA2柴油發動機凸輪軸挺桿

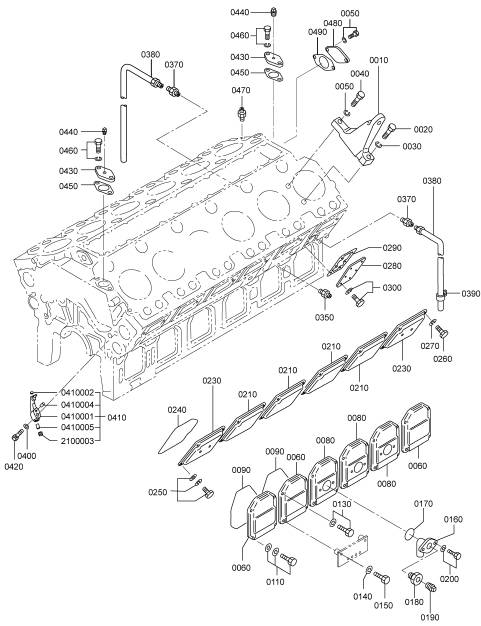

三菱(MITSUBISHI)S12R-PTAA2柴油發動機氣缸曲軸箱(總成)

三菱(MITSUBISHI)S12R-PTAA2柴油發動機氣缸曲軸箱(總成)

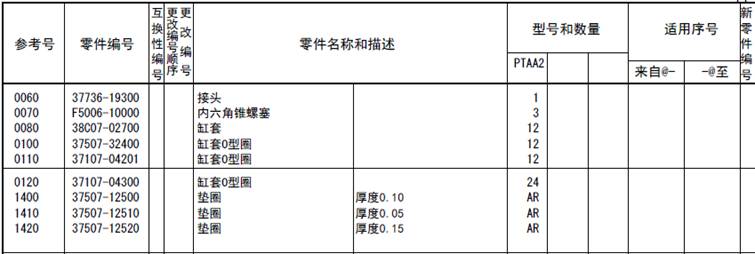

三菱(MITSUBISHI)S12R-PTAA2柴油發動機氣缸曲軸箱(缸套)

三菱(MITSUBISHI)S12R-PTAA2柴油發動機氣缸曲軸箱(缸套)

三菱(MITSUBISHI)S12R-PTAA2柴油發動機凸輪軸零件（側蓋左手位）

三菱(MITSUBISHI)S12R-PTAA2柴油發動機凸輪軸零件（側蓋左手位）

S16R-PTA2-C 技術參數 柴油機
發動機基本參數
型式四沖程，水冷
進氣方式增壓，中冷
（水套水冷卻）
氣缸排列60oV
缸數16
缸徑 mm(in.) 170 (6.69)
行程 mm(in.) 180 (7.09)
排量 liter(in3) 65.37 (3989)
壓縮比13.5:1
凈重 - 僅發動機 - kg(lb) 6850 (15104)
毛重 - 僅發動機 - kg(lb) 7227 (15936)
性能參數
穩態轉速波動率
電子調速器 - % ±0.25 or better
最大超速能力 rpm 2100
旋轉部件轉動慣量 -N・m2(lbf・ft2) 793 (1918)
(包含標準飛輪)
轉速波動率1500rpm 1/170
發動機安裝
飛輪殼背面承受最大彎矩N•m(lbf•ft) 4413 (3256)
進氣系統
最大進氣阻力（包含管路）
使用清潔的空濾濾芯 - mm H2O (in.H2O) 400 (15.7)
使用骯臟的空濾濾芯 - mm H2O (in.H2O) 635 (25.0)
排氣系統
最大允許排氣背壓 - mm H2O (in.H2O) 600 (23.6)
潤滑系統
機油壓力怠速 - MPa(psi) 0.2～0.3 (29～43)
額定轉速 - MPa(psi) 0.49～0.64 (71～93)
油底殼最高油溫 - oC(oF) 110 (230)
標準油底殼機油容量高 - liter (U.S.gal) 200 (52.8)
低 - liter (U.S.gal) 140 (37.0)
全潤滑系統機油容量 (含濾清器) - liter (U.S.gal) 230 (60.8)
最大安裝傾角 (標準油底殼) 前傾5o
(僅發動機) 后傾5o
橫傾22.5o
冷卻系統
冷卻液容量 (僅發動機) - liter (U.S.gal) 170 (44.9)
發動機出水口最大阻力 - MPa(psi) 0.034 (5.0)
曲軸中心上方最大允許的靜壓- m(ft) 10 (32.8)
冷卻水泵出口最高壓力 - MPa(psi) 0.20 (28.6)
標準節溫器溫度調節范圍- oC(oF) 71～85 (160～185)
發動機最高出水溫度- oC(oF) 98 (208)
冷卻液最小膨脹空間（占全系統） - % 10
最大的冷卻液中冷器進口溫度，TK型 - oC(oF)
水箱和風扇排風側最大氣阻-mm H2O(in.H2O) 10 (0.4)
發動機參數如有更改，恕不通知。
用途 : 發電機組
Pub. No. T0215-0006C 2/4
Sep. '07 Printed in Japan
三菱
S16R-PTA2-C 技術參數 柴油機
燃油系統
噴油泵 Mitsubishi PS8 × 2
輸油泵最大進油阻力- mm Hg (in. Hg) 75 (3.0)
最大回油阻力 - mm Hg (in.Hg) 150 (5.9)
起動系統
充電發電機性能 - V-Ah 24-30
起動電機性能 - V -kW 24-7.5×2
起動電路允許最大電阻 - m Ω 1.5
推薦蓄電池最小容量
5oC(41oF)或以上環境溫度 - Ah 300
5oC(41oF) 至 - 5oC(23oF)環境溫度600
發動機參數如有更改，恕不通知。
用途 : 發電機組
Pub. No. T0215-0006C 3/4
Sep. '07 Printed in Japan
三菱
S16R-PTA2-C 技術參數 柴油機
發動機的標定
下表所有參數是在大氣壓力100kPa(29.6inHg) ,溫度25oC(77oF) 以及相對濕度30%的標準環境下，發動機
裝備標準附件，如空濾、進排氣管、燃油系統以及潤滑系統等條件下標定。
項目單位備用功率常用功率
50Hz 50Hz
發動機轉速rpm 1500 1500
缸數16
缸徑mm 170
(in.) (6.69)
行程mm 180
(in.) (7.09)
排量liter 65.37
(in.3) (3989)
制動功率（帶風扇） kW 1760 1600
(HP) (2360) (2145)
制動功率（不帶風扇） kW 1790 1630
(HP) (2399) (2185)
平均有效壓力（不帶風扇） MPa 2.2 2.0
(psi) (317) (289)
活塞平均速度m/s 9.0 9.0
(ft/min) (1772) (1772)
燃油消耗率g/kWh 216 216
(g/HPh) (161) (161)
摩擦功率損失（不帶風扇) kW 140 140
(HP) (188) (188)
進氣流量m3/min 157 143
(CFM) (5544) (5049)
排氣流量m3/min 415 378
(CFM) (14654) (13347)
冷卻液流量liter/min 1650 1650
(U.S. GPM) (436) (436)
中冷器水流量liter/min
(僅TK型) (U.S. GPM)
風扇吹風量m3/min 2040 2040
(標準風扇) (CFM) (72032) (72032)
風扇消耗功率kW 30 30
(標準功率) (HP) (40) (40)
輻射熱量kJ/hr 494746 450406
(BTU/min) (7817) (7116)
冷卻液帶走熱量kJ/hr 4122880 3753385
(BTU/min) (65141) (59303)
中冷器帶走熱量kJ/hr
(不適用) (BTU/min)
廢氣帶走熱量kJ/hr 5432400.34 4945545.98
(BTU/min) (85831) (78139)
噪聲等級(1 m height & distance) dB(A) TBD TBD

古賀孫謹濤朱志強
本資料為S12R-PTA2-C柴油機相關技術參數。
S12R-PTA2-C 柴油機技術參數
T0215-0004C (1/4)
2013.08
ITEM NO.
DATE 三菱柴油機技術資料
版本
批準校對編寫
上海菱重發動機有限公司
上海菱重發動機有限公司
三菱
S12R-PTA2 技術參數 柴油機
發動機基本參數
型式4沖程，水冷
進氣方式渦輪增壓，中冷
(水套水冷卻)
氣缸排列60oV
缸數12
缸徑 mm(in.) 170 (6.69)
行程 mm(in.) 180 (7.09)
排量 liter(in3) 49.03 (2992)
壓縮比13.5:1
凈重 - 僅發動機 - kg(lb) 5400 (11907)
毛重 - 僅發動機 - kg(lb) 5680 (12524)
性能參數
穩態轉速波動率
電子調速器 - % ±0.25 or better
最大超速能力 rpm 2100
旋轉部件轉動慣量 -N・m2(lbf・ft2) 738 (1787)
(包含標準飛輪)
轉速波動率1500rpm 1/294
發動機安裝
飛輪殼背面承受最大彎矩N•m(lbf•ft) 4413 (3256)
進氣系統
最大進氣阻力（包含管路）
使用清潔的空濾濾芯 - mm H2O (in.H2O) 400 (15.7)
使用骯臟的空濾濾芯 - mm H2O (in.H2O) 635 (25.0)
排氣系統
最大允許排氣背壓 - mm H2O (in.H2O) 600 (23.6)
潤滑系統
機油壓力怠速 - MPa(psi) 0.2～0.3 (29～43)
額定轉速 - MPa(psi) 0.49～0.64 (71～93)
油底殼最高油溫 - oC(oF) 110 (230)
標準油底殼機油容量高 - liter (U.S.gal) 150 (39.6)
低 - liter (U.S.gal) 110 (29.1)
全潤滑系統機油容量(含濾清器) - liter (U.S.gal) 180 (47.6)
最大安裝傾角 (標準油底殼) 前傾6.5o
(僅發動機) 后傾6.5o
橫傾22.5o
冷卻系統
冷卻液容量 (僅發動機) - liter (U.S.gal) 125 (33.0)
發動機出水口最大阻力 - MPa(psi) 0.034 (5.0)
曲軸中心上方最大允許的靜壓- m(ft) 10 (32.8)
冷卻水泵出口最高壓力 - MPa(psi) 0.20 (28.6)
標準節溫器溫度調節范圍- oC(oF) 71～85 (160～185)
發動機最高出水溫度- oC(oF) 98 (208)
冷卻液最小膨脹空間（占全系統） - % 10
最大的冷卻液中冷器進口溫度，TK型 - oC(oF)
水箱和風扇排風側最大氣阻-mm H2O(in.H2O) 10 (0.4)
用途 : 發電機組
Pub. No. T0215-0004C 2/4
Sep. '07 Printed in Japan
三菱
S12R-PTA2 技術參數 柴油機
燃油系統
噴油泵 Mitsubishi PS6 Type × 2
輸油泵最大進油阻力- mm Hg (in. Hg) 75 (3.0)
最大回油阻力 - mm Hg (in.Hg) 150 (5.9)
起動系統
充電發電機性能 - V-Ah 24-30
起動電機性能 - V -kW 24-7.5×2
起動電路允許最大電阻 - m Ω 1.5
推薦蓄電池最小容量
5oC(41oF)或以上環境溫度 - Ah 300
5oC(41oF) 至 - 5oC(23oF)環境溫度600
發動機參數如有更改，恕不通知.
Pub. No. T0215-0004C 3/4
Sep. '07 Printed in Japan
三菱
S12R-PTA2-C 技術參數 柴油機
發動機的標定
下表所有參數是在大氣壓力100kPa(29.6inHg) ,溫度25oC(77oF) 以及相對濕度30%的標準環境下，
發動機裝備標準附件，如空濾、進排氣管、燃油系統以及潤滑系統等條件下標定。
項目單位備用功率常用功率
50Hz 50Hz
發動機轉速rpm 1500 1500
缸數12
缸徑mm 170
(in.) (6.69)
行程mm 180
(in.) (7.09)
排量liter 49.03
(in.3) (2992)
制動功率（帶風扇） kW 1285 1165
(HP) (1722) (1561)
制動功率（不帶風扇） kW 1315 1195
(HP) (1762) (1601)
平均有效壓力（帶風扇） MPa
(psi)
平均有效壓力（不帶風扇） MPa 2.1 2.0
(psi) (311) (283)
活塞平均速度m/s 9.0 9.0
(ft/min) (1772) (1772)
燃油消耗率g/kWh 212 197
(g/HPh) (158) (147)
摩擦功率損失（不帶風扇) kW 105 105
(HP) (141) (141)
進氣流量m3/min 113 96
(CFM) (3990) (3390)
排氣流量m3/min 299 253
(CFM) (10558) (8933)
冷卻液流量liter/min 1650 1650
(U.S. GPM) (436) (436)
中冷器水流量liter/min
(僅TK型) (U.S. GPM)
風扇吹風量m3/min 1800 1800
(標準風扇) (CFM) (63558) (63558)
風扇消耗功率kW 30 30
(標準功率) (HP) (40) (40)
輻射熱量kJ/hr 356809 301647
(BTU/min) (5638) (4766)
冷卻液帶走熱量kJ/hr 2973404 2513735
(BTU/min) (46979) (39717)
中冷器帶走熱量kJ/hr
(不適用) (BTU/min)
廢氣帶走熱量kJ/hr 3829620.4 2938116
(BTU/min) (60507) (46422)
噪聲等級l (1 m height & distance) dB(A) TBD TBD
(不包括進排氣管路及風扇)
發動機參數如有更改，恕不通知.
用途 : 發電機組
Pub. No. T0215-0004C 4/4
Sep. '07 Printed in Japan



古賀孫謹濤朱志強
本資料為S6R2-PTAA-C 柴油機相關技術參數。
S6R2-PTAA-C 柴油機技術參數
T0217-0003C (1/4)
2013.08
ITEM NO.
DATE
三菱柴油機技術資料
版本
批準校對編寫
上海菱重發動機有限公司
上海菱重發動機有限公司
三菱
S6R2-PTAA-C 技術參數 柴油機
發動機基本參數
型式四沖程，水冷
進氣方式增壓，空空中冷
氣缸排列直列
缸數6
缸徑 mm(in.) 170 (6.69)
行程 mm(in.) 220 (8.66)
排量 liter(in3) 29.96 (1828)
壓縮比14.1:1
凈重 - 僅發動機 - kg(lb) 2850 (6284)
毛重 - 僅發動機 - kg(lb) 2995 (6604)
性能參數
穩態轉速波動率
電子調速器 - % ±0.25 or better
最大超速能力 rpm 1750
旋轉部件轉動慣量 -N・m2(lbf・ft2) 409 (991)
(包含標準飛輪)
轉速波動率1500rpm 1/95
發動機安裝
飛輪殼背面承受最大彎矩N•m(lbf•ft) 1961 (1447)
進氣系統
最大進氣阻力（包含管路）
使用清潔的空濾濾芯- mm H2O (in.H2O) 400 (15.7)
使用骯臟的空濾濾芯- mm H2O (in.H2O) 635 (25.0)
排氣系統
最大允許排氣背壓 - mm H2O (in.H2O) 600 (23.6)
潤滑系統
機油壓力怠速 - MPa(psi) 0.2～0.3 (29～43)
額定轉速 - MPa(psi) 0.49～0.64 (71～93)
油底殼最高油溫 - oC(oF) 110 (230)
標準油底殼機油容量高 - liter (U.S.gal) 84 (22.2)
低 - liter (U.S.gal) 52 (13.7)
全潤滑系統機油容量(含濾清器) - liter (U.S.gal) 94 (24.8)
最大安裝傾角 (標準油底殼) 前傾11.5o
(僅發動機) 后傾10o
橫傾22.5o
冷卻系統
冷卻液容量 (僅發動機) - liter (U.S.gal) 55 (14.5)
發動機出水口最大阻力 - MPa(psi) 0.034 (5.0)
曲軸中心上方最大允許的靜壓- m(ft) 10 (32.8)
冷卻水泵出口最高壓力 - MPa(psi) 0.20 (28.6)
標準節溫器溫度調節范圍- oC(oF) 71～85 (160～185)
發動機最高出水溫度- oC(oF) 98 (208)
冷卻液最小膨脹空間（占全系統） - % 10
最大冷卻介質溫度即空空中冷器進風溫度, TAA型-oC(oF) 40 (104)
水箱和風扇排風側最大氣阻-mm H2O(in.H2O) 10 (0.4)
發動機參數如有更改，恕不通知。
用途 : 發電機組
Pub. No. T0217-0003C 2/4
Mar. '13 Printed in Japan
三菱
S6R2-PTAA-C 技術參數 柴油機
燃油系統
噴油泵 Mitsubishi PS6 型× 1
輸油泵最大進油阻力- mm Hg (in. Hg) 75 (3.0)
最大回油阻力 - mm Hg (in.Hg) 150 (5.9)
起動系統
充電發電機性能 - V-Ah 24-30
起動電機性能 - V -kW 24-7.5
起動電路允許最大電阻 - m Ω 2.5
推薦蓄電池最小容量
5oC(41oF)或以上環境溫度 - Ah 200
5oC(41oF) 至 - 5oC(23oF)環境溫度500
發動機參數如有更改，恕不通知。
用途 : 發電機組
Pub. No. T0217-0003C 3/4
Mar. '13 Printed in Japan
三菱
S6R2-PTAA-C 技術參數 柴油機
發動機的標定
下表所有參數是在大氣壓力100kPa(29.6inHg) ,溫度25oC(77oF) 以及相對濕度30%的標準環境下， 發動機
裝備標準附件，如空濾、進排氣管、燃油系統以及潤滑系統等條件下標定。
項目單位備用功率常用功率
50Hz 50Hz
發動機轉速rpm 1500 1500
缸數6
缸徑mm 170
(in.) (6.69)
行程mm 220
(in.) (8.66)
排量liter 29.96
(in.3) (1828)
制動功率（帶風扇） kW 710 645
(HP) (952) (864)
制動功率（不帶風扇） kW 730 665
(HP) (978) (891)
平均有效壓力（帶風扇） MPa
(psi)
平均有效壓力（不帶風扇） MPa 1.9 1.7
(psi) (274) (250)
活塞平均速度m/s 11.0 11.0
(ft/min) (2165) (2165)
燃油消耗率g/kWh 208 206
(g/HPh) (155.5) (153.9)
摩擦功率損失（不帶風扇) kW 64 64
(HP) (86) (86)
進氣流量m3/min 60 54
(CFM) (2119) (1907)
排氣流量m3/min 159 143
(CFM) (5614) (5049)
冷卻液流量liter/min 670 670
(U.S. GPM) (177) (177)
中冷器進風量m3/min 726 726
(標準風扇) (CFM) (25635) (25635)
風扇消耗最大功率kW 20 20
(標準風扇) (HP) (27) (27)
輻射熱量kJ/hr 189421 170521
(BTU/min) (2993) (2694)
冷卻液帶走熱量kJ/hr 820833 738921
(BTU/min) (12969) (11675)
空空中冷器帶走熱量kJ/hr 757691 682079
(BTU/min) (11971) (10777)
廢氣帶走熱量kJ/hr 1992666 1769920
(BTU/min) (31484) (27965)
噪聲等級 (1 m height & distance) dB(A) TBD TBD
(不包括進、排氣管路及風扇)
發動機參數如有更改，恕不通知。
用途 : 發電機組
Pub. No. T0217-0003C 4/4
Mar. '13 Printed in Japan
